وحدة مضخم طاقة الترددات الراديوية بقدرة 50 واط تغطي 6 إلى 8 جيجاهرتز للتشويش على الإشارات والاتصالات والقياس
اسم العلامة التجارية:
PTC
رقم الموديل:
بي تي سي-A6080-50 واط
مكان المنشأ:
شنتشن الصين
شهادة:
QS,CE
موك:
1 قطعة
سعر:
Neg
القدرة على العرض:
50000/م
موعد التسليم:
3-30 أيام
شروط الدفع:
ويسترن يونيون ، T / T ، L / C ، D / A ، D / P
التعبئة والتغليف القياسية:
تعبئة الكرتون
تفاصيل المنتج
إبراز:
وحدة مضخم طاقة الترددات الراديوية بقدرة 50 واط
,مضخم تشويش إشارات 6 إلى 8 جيجاهرتز
,وحدة مضخم ترددات راديوية لقياس الاتصالات
وصف المنتج
مواصفات مفصلة وخصائص

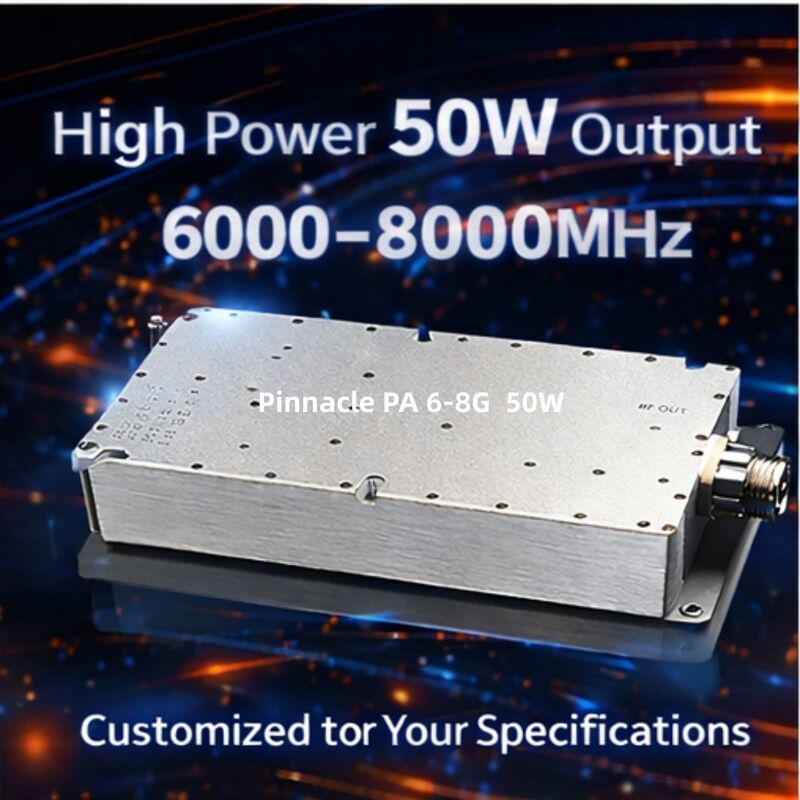

وحدة مضخم طاقة الترددات الراديوية - 50 واط، 6-8 جيجاهرتز
وحدة ترددات راديوية احترافية بتردد 6-8 جيجاهرتز بقدرة خرج 50 واط، مصممة لتطبيقات التشويش على الإشارات وأنظمة الاتصالات والقياس.
نظرة عامة على المنتج
توفر وحدة مضخم طاقة الترددات الراديوية بتردد 6-8 جيجاهرتز هذه قدرة خرج 50 واط دون الحاجة إلى مصدر إشارة خارجي. متوفرة في نطاقات تردد متعددة بما في ذلك تكوينات مضخم طاقة الترددات الراديوية بتردد 400-3000 ميجاهرتز، 2500-6000 ميجاهرتز، و 6000-8000 ميجاهرتز.
الميزات الرئيسية
- أداء واسع النطاق للغاية: تغطية سلسة من 400 ميجاهرتز إلى 3000 ميجاهرتز، مما يلغي الحاجة إلى مضخمات متعددة ذات نطاق ضيق
- تقنية GaN المتقدمة: تستخدم أجهزة نيتريد الغاليوم على كربيد السيليكون (GaN-on-SiC) عالية الكفاءة لكثافة طاقة وإدارة حرارية فائقة
- حماية مدمجة: دوائر متكاملة للحماية من الحرارة الزائدة والحماية من VSWR لمنع التلف الناتج عن انعكاس الإشارة
- مدمج ومتين: هيكل من سبائك الألومنيوم المصقول بدقة مصمم لتحمل البيئات الصناعية القاسية وجميع البيئات النسبية
- قابل للتخصيص: يمكن تخصيص نطاق التردد وقدرة الخرج حسب متطلبات العميل
التطبيقات
- التشويش الإلكتروني (ECM): مثالي لأنظمة التشويش على الإشارات والتشويش واسع النطاق
- الاختبار والقياس: مصدر طاقة موثوق به بدرجة معملية لاختبار التوافق الكهرومغناطيسي وقياسات الهوائيات
- أنظمة الاتصالات: معزز عالي الطاقة لشبكات الجيل الخامس، وواي فاي 6، ومحطات الاتصالات الأرضية الساتلية
- أنظمة الرادار: تطبيقات النبضات والموجة المستمرة (CW) لكشف الرادار الحديث
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| نطاق التردد | 6-8 جيجاهرتز |
| قدرة الخرج (P_sat) | ≥50 واط |
| الكسب | ≥50 ديسيبل |
| تسوية الكسب داخل النطاق | ≤5.0 ديسيبل |
| تيار التشغيل | ≤5.5 أمبير |
| الموصل | أنثى SMA |
| واجهة إمداد الطاقة والتحكم | DB7W2 |
| إمداد طاقة VCC والجهد الأقصى | +28 فولت، +32 فولت |
| الأبعاد | 180×90×25 ملم (باستثناء الموصلات) |
| الوزن الصافي | 1 كجم |
| سلك إمداد الطاقة | سلك أحمر + أسود + تمكين |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +55 درجة مئوية |
