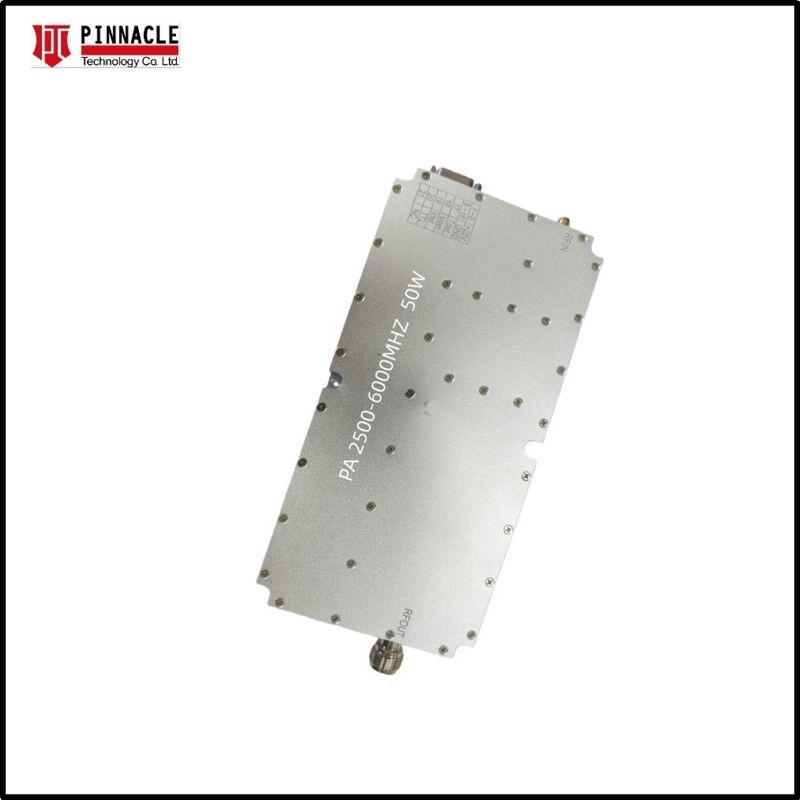

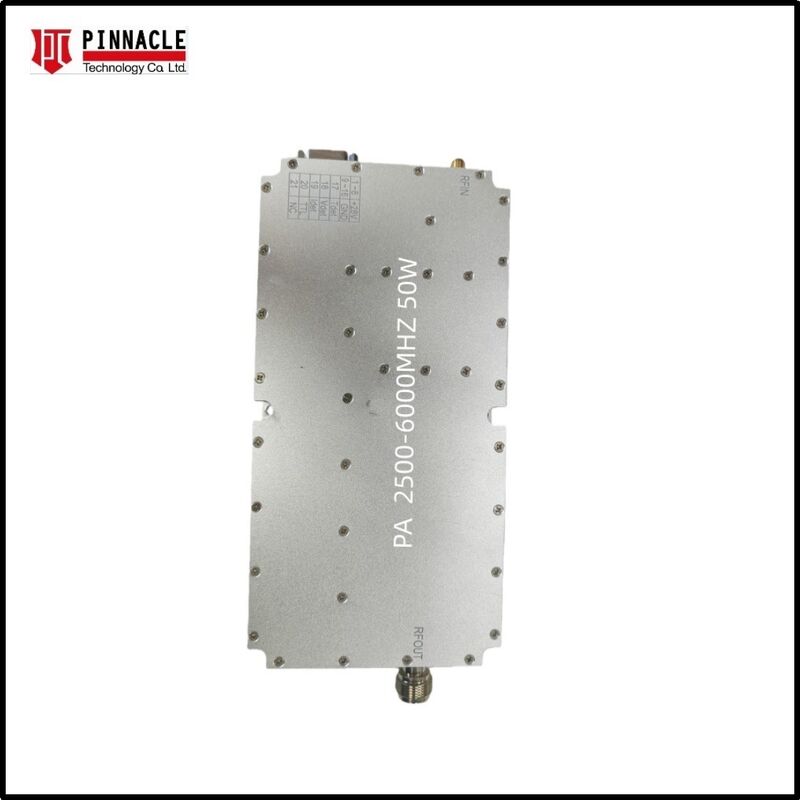

وحدة تضخيم الطاقة اللاسلكية اللاسلكية العريضة النطاق 2500 إلى 6000 ميغا هرتز 50W الطاقة الخارجة مناسبة لتطبيقات 5G WiFi 6 الأقمار الصناعية وأنظمة الرادار
اسم العلامة التجارية:
PTC
رقم الموديل:
بي تي سي-A2560-50 واط
مكان المنشأ:
شنتشن الصين
شهادة:
QS,CE
موك:
1 قطعة
سعر:
Neg
القدرة على العرض:
50000/م
موعد التسليم:
3-30 أيام
شروط الدفع:
ويسترن يونيون ، T / T ، L / C ، D / A ، D / P
التعبئة والتغليف القياسية:
تعبئة الكرتون
تفاصيل المنتج
إبراز:
وحدة مكبر طاقة RF فائقة النطاق العريض
,مكبر طاقة 50W RF لـ 5G
,مكبرات الراديو اللاسلكية اللاسلكية
وصف المنتج
مواصفات مفصلة وخصائص
وحدة مضخم طاقة لاسلكي عريض النطاق للغاية 2500 إلى 6000 ميجاهرتز بقوة خرج 50 واط
وحدة RF هذه بتردد 2500-6000 ميجاهرتز هي وحدة مضخم طاقة بقوة 50 واط مصممة لتطبيقات 5G و WiFi 6 والأقمار الصناعية وأنظمة الرادار. تعمل الوحدة دون الحاجة إلى مصدر إشارة خارجي.
الميزات الرئيسية
- أداء عريض النطاق للغاية: تغطية سلسة من 400 ميجاهرتز إلى 3000 ميجاهرتز، مما يلغي الحاجة إلى مضخمات متعددة ذات نطاق ضيق
- تقنية GaN المتقدمة: تستخدم أجهزة نيتريد الغاليوم على كربيد السيليكون (GaN-on-SiC) عالية الكفاءة لكثافة طاقة وإدارة حرارية فائقة
- حماية مدمجة: تتضمن دوائر متكاملة للحماية من الحرارة الزائدة وحماية VSWR (نسبة موجة الجهد الواقفة) لمنع التلف الناتج عن انعكاس الإشارة
- مدمجة ومتينة: مبيت في هيكل من سبائك الألومنيوم المصقول بدقة، مصمم لتحمل البيئات الصناعية القاسية وجميع البيئات النسبية
- قابلة للتخصيص: يمكن تخصيص نطاق التردد والخرج حسب الطلب
التطبيقات
- التشويش الإلكتروني (ECM): مثالية لأنظمة التشويش على الإشارات والتداخل واسع النطاق
- الاختبار والقياس: مصدر طاقة موثوق به بدرجة معملية لاختبارات التوافق الكهرومغناطيسي وقياسات الهوائيات
- أنظمة الاتصالات: معزز عالي الطاقة لمحطات 5G و Wi-Fi 6 ومحطات الأقمار الصناعية الأرضية
- أنظمة الرادار: تطبيقات النبض والموجة المستمرة (CW) للكشف الراداري الحديث
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| نطاق التردد | 2500-6000 ميجاهرتز |
| قوة الخرج (P_sat) | ≥50 واط |
| الكسب | ≥50 ديسيبل |
| تسوية الكسب داخل النطاق | ≤5.0 ديسيبل |
| تيار التشغيل | ≤5.5 أمبير |
| الموصل | SMA-أنثى |
| واجهة إمداد الطاقة والتحكم | DB7W2 |
| إمداد طاقة VCC والجهد الأقصى | +28 فولت، +32 فولت |
| الأبعاد | 180×90×25 مم (لا تشمل الموصلات) |
| الوزن الصافي | 1 كجم |
| سلك إمداد الطاقة | سلك أحمر + أسود + تمكين |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +55 درجة مئوية |
ربما يعجبك أيضا
800W 1200-1400MHz مكبرات الراديو الراديوية عالية الطاقة مع التصميم المثبت على الدرج للتطبيقات الصناعية
800W High Power 1200-1400MHz RF Power Amplifier Product Overview The 1200-1400MHz 800W High Power RF Power Amplifier is engineered for demanding RF transmission systems requiring exceptional output power, stability, and continuous-duty performance. Built with advanced LDMOS power devices and an ...
وحدة تضخيم طاقة عالية 810 GHz 50W
8–10 GHz 50W High Power Amplifier Module High-Efficiency RF Power Amplifier for X-Band Applications The 8-10 GHz 50W Power Amplifier Module is a high-performance X-band RF amplifier designed for demanding wireless communication, radar, electronic warfare, instrumentation, and defense applications. ...
400-3000MHZ النطاق العريض النطاق العريض 50W وحدة مكبر الطاقة RF
400-3000MHz Broadband Wide Band 50W RF Power Amplifier Module This 400-3000MHz RF Module 50W Power Amplifier is a no signal source power amplifier module delivering 50W output power. Available in multiple frequency ranges including 400-3000MHz, 2500-6000MHz, and 6000-8000MHz RF PA configurations. ...

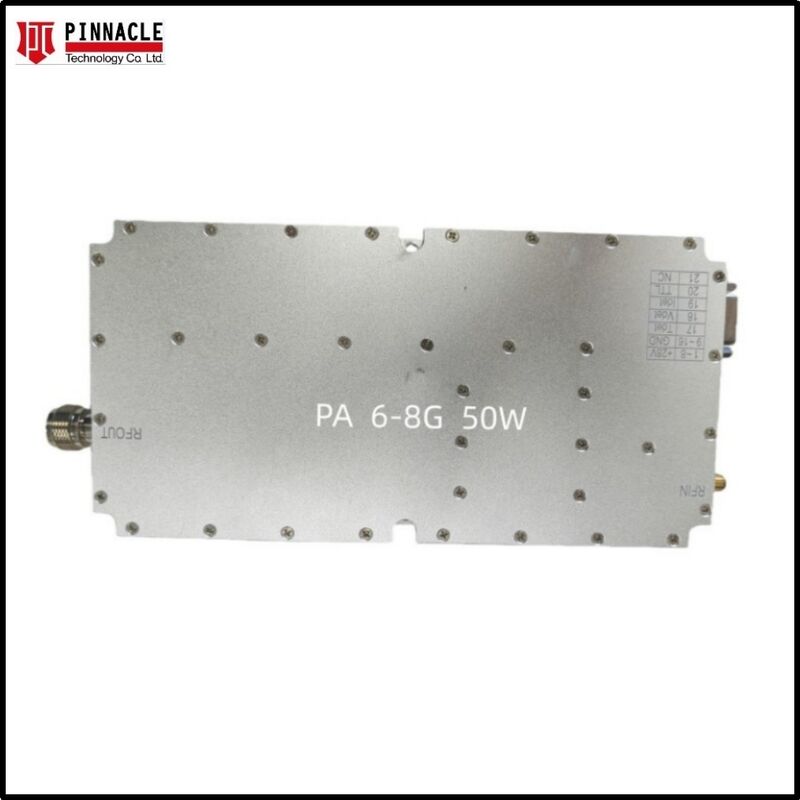

وحدة مضخم طاقة الترددات الراديوية بقدرة 50 واط تغطي 6 إلى 8 جيجاهرتز للتشويش على الإشارات والاتصالات والقياس
