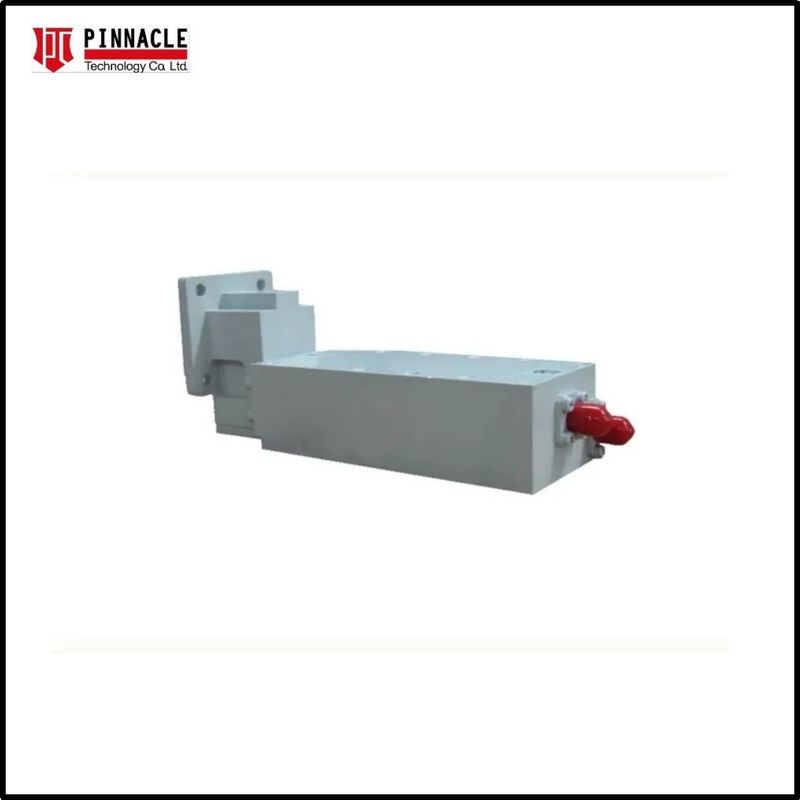

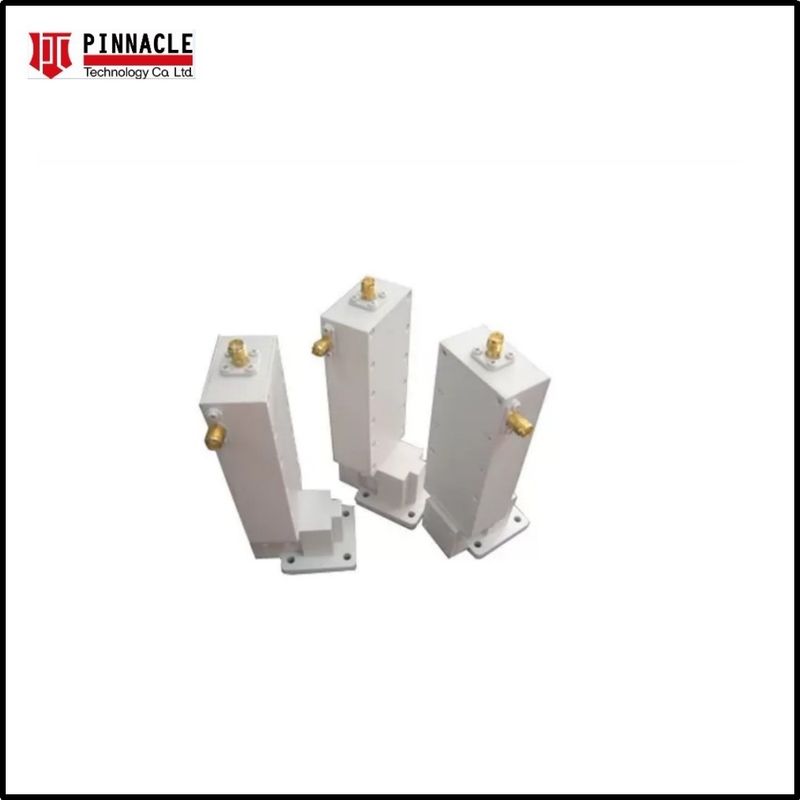

وحدة تضخيم الطاقة منخفضة الضوضاء LNA vHF RF 10GHz-12GHz KU Band
اسم العلامة التجارية:
PTC
رقم الموديل:
ال بي 10
مكان المنشأ:
شينزين الصين
شهادة:
ISO 9000
موك:
1 مجموعة
سعر:
Contact Us
القدرة على العرض:
500000
موعد التسليم:
10-20 يوم
شروط الدفع:
T/T، ويسترن يونيون
التعبئة والتغليف القياسية:
كرتون
تفاصيل المنتج
إبراز:
وحدة مكبر طاقة Ku Band rf
,وحدة مكبر طاقة LNA rf
,وحدة تضخيم الطاقة 12GHz vhf
Model NO.:
بي تي سي-ALP10
Output Power:
40 50 60 ديسيبل للخيار
Working Frequencies:
10-12Ghz مخصصة
Working Voltage:
تيار مستمر + 12 فولت
وصف المنتج
مواصفات مفصلة وخصائص
| لا. | البند | الوصف | الحد الأقصى النموذجي | الوحدة |
| 1 | نطاق التردد | نطاق كيو | 10.95 117 11.7 122 12.2 1275 10.95 1275 |
غيغاهرتز |
| 2 | المكاسب | يمكن اختيارها | 40 60 | ديسيبل |
| 3 | الحصول على السطح | النطاق الكامل | +/-1 | ديسيبل |
| 4 | VSWR | المدخلات الناتج |
1.25:1 1.5:1 |
|
| 5 | درجة حرارة الضوضاء | 23 درجة مئوية | 75 90 100 | °K |
| 6 | طاقة نقطة الضغط 1dB | ≥+10 | dBm | |
| 7 | القرار الثالث | صوت مزدوج - 12 ديسيبل | ≤-51 | dBc |
| 8 | اكتساب الاستقرار | 24 ساعة | +/- 0.5 | ديسيبل |
| 9 | المرفق | المدخلات الناتج |
دليل الموجات N أو SMA |
|
| 10 | زيادة في الحمولة | الحمل الزائد 1 دقيقة | 0 | dBm |
| 11 | الجهد العامل | العاصمة | +12 +15 | V |
| 12 | درجة حرارة العمل | -40~+70 | °C |
الخصائص:
1نطاق تردد واسع
2ضوضاء الخروج المنخفضة
3استهلاك طاقة منخفض ، خطية عالية ؛
4عملية التجميع الدقيقة الهجينة، الحجم الصغير، الاستقرار العالي؛
5مجموعة واسعة من درجات حرارة العمل
6. تخصيص متاح
التطبيقات:
- الاتصالات عبر الأقمار الصناعية
- الاتصالات العسكرية
- الإشارات الراديوية المتشوشة؛
- التدابير المضادة الإلكترونية ((ECM) ؛
- الاتصالات المتنقلة
- وهلم جرا
