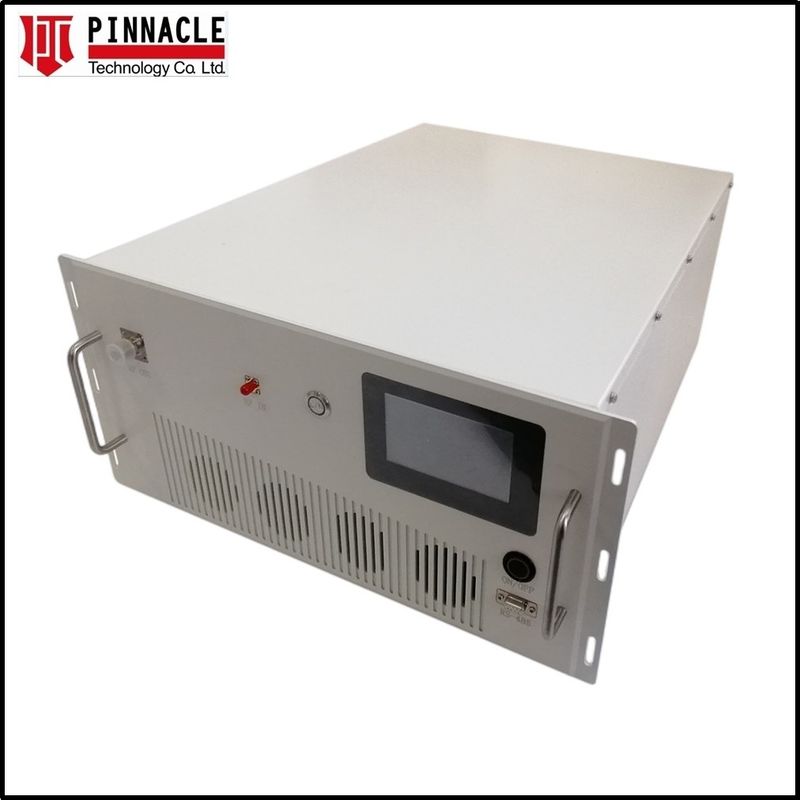

المعلم

المواصفات

الملاحظات

نطاق تردد العمل

1.0 - 2.0 غيغاهرتز

طاقة الخروج

120 واط في الدقيقة

CW

إنتاج الطاقة @ P1dB

نوع 100 واط

CW

زيادة الطاقة

50 ديسيبل دقيقة

الطاقة تكتسب المسطحة

4.0 ديسيبل p-p Max

طاقة مدخل ثابتة

خسارة عائد المدخلات والمخرجات

10 ديسيبل دقيقة

مقارنة بـ 50 أوم

التشابك بين الصوتين (IMD)

-30 ديسيبل

40 ديسيبيلم/صوت، Δ = 1 ميگاهرتز

الهارمونيات

-20 ديسيبل

-15dBc @ 1GHz - عند القوة المسموح بها

كاذبة

-60 ديسيبيكس ماكس

غير الهارمونيات

الجهد التشغيلي

28 VDC نوم

الاستهلاك الحالي

28 آمبر ماكس

عند القيمة المسموح بها

حماية طاقة الدخول القصوى

+8 ديسيبل

< 10 ثانية بدون ضرر

حماية VSWR الحمل

5: 1

< دقيقة واحدة عند الطاقة القياسية

تشغيل / إيقاف السرعة

5 ميكروسكيل

المعلم

المواصفات

الملاحظات

درجة حرارة الحجرة

-20 إلى +65 درجة مئوية

درجة حرارة التخزين

-40 إلى +85 درجة مئوية

الرطوبة النسبية

5 إلى 95٪

غير مكثفة

المعلم

المواصفات

الملاحظات

الأبعاد

300 × 400 × 60 مم

باستثناء الاتصالات

الوزن

8.1 كيلوغرام

اتصالات الراديو اللاسلكي الداخلية والخارجية

SMA / نوع N الإناث

طاقة متواصلة / رابط واجهة

9-Pin D-Sub الهجينة

9W4

التبريد

غسول الحرارة الخارجي

الهواء القسري مطلوب

الدبوس

الوظيفة

الوصف

1

FWD

الخيار 101 - اكتشاف الطاقة الأمامية

2

VVA

الخيار 103 - خفيف الجهد المتغير

3

مستشعر التيار

أنا_د@20mV/100mA نوع

4

مستشعر الزمن

V_T@10mV/°C + 500mV Typ

5

إيقاف

TTL

A1، A2

VDD

28VDC

A3، A4

الـ GND

الأرض
