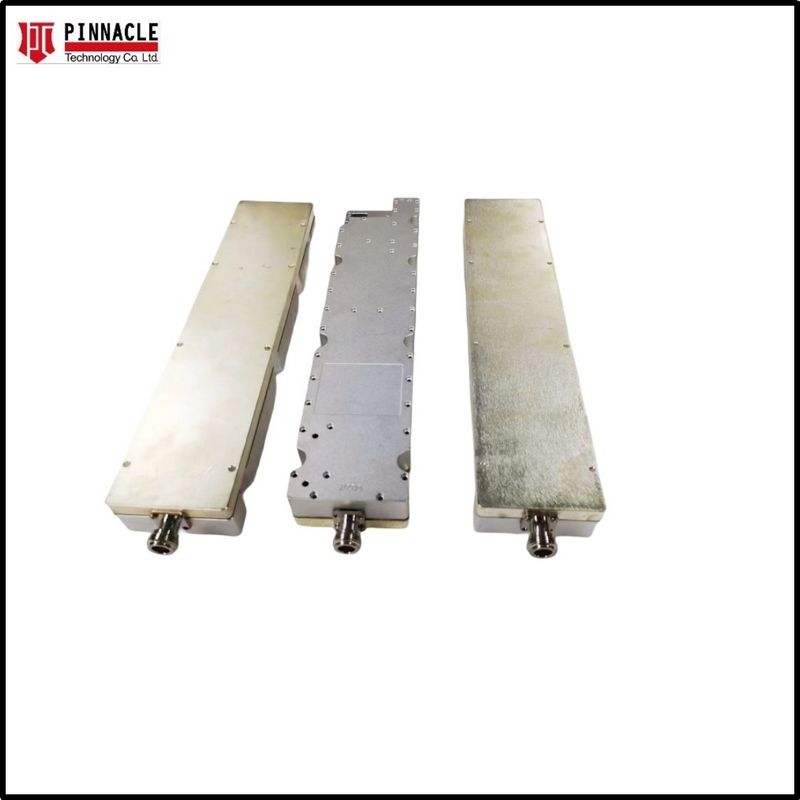

مكبر الصوت الصلب 200W عالية الطاقة 2.4G
اسم العلامة التجارية:
PTC
رقم الموديل:
HPA2.4G-200 واط
مكان المنشأ:
شينزين الصين
شهادة:
ISO 9000
موك:
قطعة واحدة
سعر:
Contact Us
القدرة على العرض:
500000 قطعة / سنة
شروط الدفع:
عبر البريد الإلكتروني، وسترين يونيون، موني جرام
التعبئة والتغليف القياسية:
كرتون
تفاصيل المنتج
إبراز:
وحدة الطاقة اللاسلكية
,وحدة طاقة ريفية 200W 2.4GHz
,وحدة مكبر الطاقة اللاسلكية
Part Number:
PTC-HPA2.4G-200W
Output Power:
200 واط
Class:
AB GaN الخطي
Product Name:
وحدات إشارة مكبر تردد الراديو عالي الطاقة 200 واط 2.4 جيجا هرتز لتشويش الطائرات بدون طيار
وصف المنتج
مواصفات مفصلة وخصائص
مواصفات كهربائية
| المعلم | المواصفات | الملاحظات |
| نطاق تردد العمل | 2.4G - 2.5 GHz | |
| طاقة الخروج | 250 واط في الدقيقة | CW |
| إنتاج الطاقة @ P1dB | نوع 200 واط | CW |
| زيادة الطاقة | 53 ديسيبل دقيقة | |
| الطاقة تكتسب المسطحة | 4.0 ديسيبل p-p Max | طاقة مدخل ثابتة |
| خسارة عائد المدخلات والمخرجات | 10 ديسيبل دقيقة | مقارنة بـ 50 أوم |
| التشابك بين الصوتين (IMD) | -30 ديسيبل | 40 ديسيبيلم/صوت، Δ = 1 ميگاهرتز |
| الهارمونيات | -20 ديسيبل | -15dBc @ 1GHz - عند القوة المسموح بها |
| كاذبة | -60 ديسيبيكس ماكس | غير الهارمونيات |
| الجهد التشغيلي | 28 VDC نوم | |
| الاستهلاك الحالي | 48 آمبر ماكس | عند القيمة المسموح بها |
| حماية طاقة الدخول القصوى | +8 ديسيبل | < 10 ثانية بدون ضرر |
| حماية VSWR الحمل | 5: 1 | < دقيقة واحدة عند الطاقة القياسية |
| تشغيل / إيقاف السرعة | 5 ميكروسكيل |
الخصائص البيئية
| المعلم | المواصفات | الملاحظات |
| درجة حرارة الحجرة | -20 إلى +65 درجة مئوية | |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية | |
| الرطوبة النسبية | 5 إلى 95٪ | غير مكثفة |
المواصفات الميكانيكية
| المعلم | المواصفات | الملاحظات |
| الأبعاد | 300 × 400 × 60 مم | باستثناء الاتصالات |
| الوزن | 8.1 كيلوغرام | |
| اتصالات الراديو اللاسلكي الداخلية والخارجية | SMA / نوع N الإناث | |
| طاقة متواصلة / رابط واجهة | 9-Pin D-Sub الهجينة | 9W4 |
| التبريد | غسول الحرارة الخارجي | الهواء القسري مطلوب |
الخصائص
تصميم خطي لـ GaN من الفئة AB
عرض النطاق الترددي الفوري
مناسبة لجميع معايير تعديل القناة الواحدة
عامل شكل صغير ووزن خفيف
دوائر الحماية المدمجة
موثوقية عالية وقوة
