وحدة تضخيم الطاقة اللاسلكية المثبتة على الرف 5.6G-6G معتمدة ISO9000
اسم العلامة التجارية:
PTC
رقم الموديل:
إتش بي أيه 200 واط
مكان المنشأ:
شينزين الصين
شهادة:
ISO 9000
موك:
1 مجموعة
سعر:
Contact Us
القدرة على العرض:
500000
موعد التسليم:
10-20 يوم
شروط الدفع:
T/T، ويسترن يونيون
التعبئة والتغليف القياسية:
كرتون
تفاصيل المنتج
إبراز:
وحدة مكبر طاقة RF مثبتة على الرف
,وحدة مكبر الطاقة ISO9000 rf
,وحدة تضخيم RF مثبتة على الرف
Model NO.:
بي تي سي-HPA200W
Frequencies:
5.6-6 جيجاهرتز
Output Power:
200 واط
Dimension:
620 × 480 × 53 مم
Class:
AB خطي
Rack Size:
رف قياسي مقاس 19 بوصة وارتفاع 6U
وصف المنتج
مواصفات مفصلة وخصائص
19 "الرف القياسي مثبت 5.6g-6g الطاقة العالية 200W RF مكبر الطاقة وحدة
PTC-HPA200W هو مكبر طاقة عالي الحالة الصلبة، قمنا بتخصيص جميع المكبرات حسب طلب كل عميل، هذا النموذج مع نطاق النطاق الترددي فائق الواسع ومخرج طاقة عالية للخيار.هذا النموذج مصمم مع19' رف قياسي و 6U ارتفاع.
المواصفات الكهربائية50، 25 درجة مئوية
| المعلم | المواصفات | الملاحظات | |||||
| نطاق تردد العمل | 5700-5800 مهرتز | ||||||
| إنتاج الطاقة @ التشبع | 300 نوع واط | CW | |||||
| إنتاج الطاقة @ P1dB | 200 واط في الدقيقة | ||||||
| زيادة الطاقة | 54 ديسيبل دقيقة | PIN=0dBm للعمل الطبيعي | |||||
| الطاقة تكتسب المسطحة | 1.5-2dB p-p ماكس | طاقة مدخل ثابتة | |||||
| خصائص النبض | العرض | واجب | الـ PRF | ||||
| 100 nS | |||||||
| خسارة العودة | -10 ديسيبل | مقارنة بـ 50 أوم | |||||
| التشابك بين الصوتين (IMD) | -30 ديسيبل | 44dBm/Tone، = 1MHz | |||||
| رقم الضوضاء | < 20 ديسيبل | ||||||
| الهارمونيات | <-25dBc النوع | عند الطاقة الإخراجية الاسمية | |||||
| كاذبة | -60 ديسيبيكس ماكس | غير الهارمونيات | |||||
| الجهد التشغيلي | 100V-التكييف | ||||||
| استهلاك الطاقة | 1500 واط أقصى | عند القيمة المسموح بها | |||||
| حماية طاقة الدخول | +20dBm ماكس | < 10 ثانية بدون ضرر | |||||
| حماية VSWR الحمل | 5: 1 ماكس | < دقيقة واحدة عند القوة القياسية | |||||
الخصائص البيئية |
|||||||
| المعلم | المواصفات | الملاحظات | |||||
| درجة حرارة البيئة | -20إلى +55°C | ||||||
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية | ||||||
| الرطوبة النسبية | 5 إلى 95٪ | غير مكثفة | |||||
المواصفات الميكانيكية |
|||||||
| المعلم | المواصفات | الملاحظات | |||||
| الأبعاد W x H x D | 620×480×530ملم | 5U - باستثناء المقبضات | |||||
| الوزن | 25 كجم | ||||||
| اتصالات الراديو اللاسلكي | النوع N الإناث | اللوحة الأمامية أو الخلفية | |||||
| طاقة التيار المتردد / الواجهة | IEC 60320-C14 / 9-Pin D-Sub | أو ما يعادلها | |||||
| التبريد | مدمج في تبريد المروحة | سرعة متغيرة | |||||
| اختياري: مراقبة رقمية ومراقبة: | إيثارنت RJ-45 TCP/IP، RS422/485، USB | اختياري | |||||
| FWD، REV، VSWR، GAIN، ALC، V & I، TEMP | واجهة GPIB الاختيارية | تطبيق بلوتوث عن بعد | |||||
تصميم خطي لـ GaN من الفئة A/AB
النظام المثبت على الرف
عرض النطاق الترددي الفوري
مناسبة لتطبيقات EMI/RFI، Lab، Comm. و EW
مناسبة للنبض وجميع معايير تعديل القناة الواحدة
دوائر الحماية المدمجة
موثوقية عالية وقوة للتطبيقات المتنقلة
نظام التحكم يدعم إيثيرنت البرمجيات التحكم عن بعد

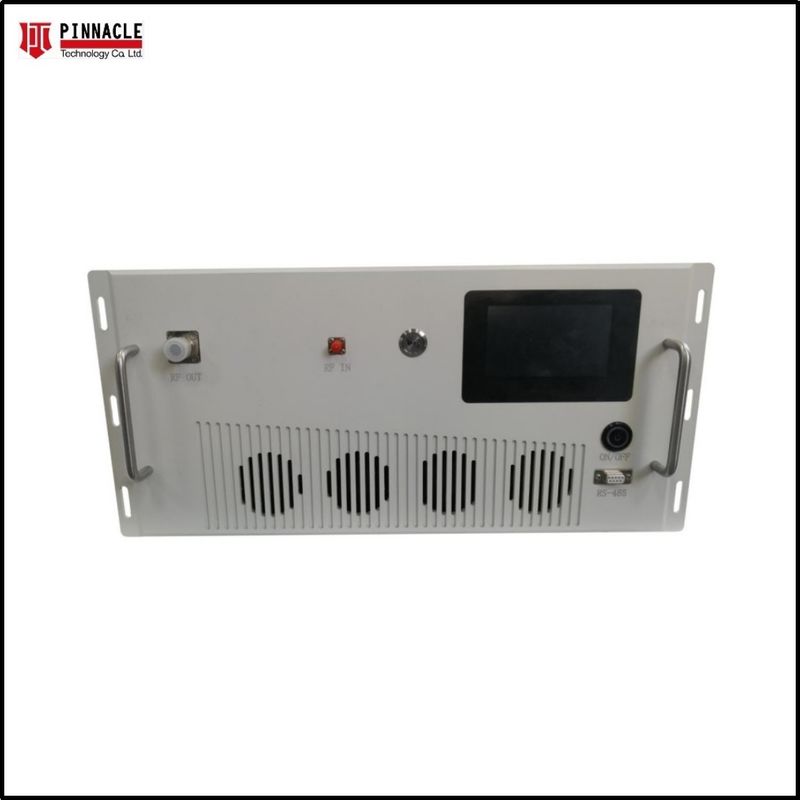

شاشة لمسة
1. PA:عرض طاقة الخروج RF الحالية
2. تَعْرفُ:تعيين وعرض قيمة الضعف الحالية
(0-30d)بالنطاق);
3(فيسو)عرض الموجة الثابتة الحالية
معاييرالوحدة
4(فيسوير)حالة الموجة الثابتة;
5. tmp:حالة درجة حرارة النظام
6. OP: RF حالة الطاقة الخارجة
7. مفتاح التحكم في الإخراج الراديوي: اضغط على المفتاح لتشغيل المفتاح وتغير المفتاح إلى لون أزرق ، وتغير إلى لون أبيض بعد الضغط مرة أخرى لإيقاف التبديل.
8. Temp:عرض درجة حرارة النظام الحالية
2. تَعْرفُ:تعيين وعرض قيمة الضعف الحالية
(0-30d)بالنطاق);
3(فيسو)عرض الموجة الثابتة الحالية
معاييرالوحدة
4(فيسوير)حالة الموجة الثابتة;
5. tmp:حالة درجة حرارة النظام
6. OP: RF حالة الطاقة الخارجة
7. مفتاح التحكم في الإخراج الراديوي: اضغط على المفتاح لتشغيل المفتاح وتغير المفتاح إلى لون أزرق ، وتغير إلى لون أبيض بعد الضغط مرة أخرى لإيقاف التبديل.
8. Temp:عرض درجة حرارة النظام الحالية
واجهة إدخال قيمة ATT
انقر فوق [ATT] لتظهر الواجهة المذكورة أعلاه ثم أدخل قيمة ATT من 0 إلى 30 ثم انقر فوق [تأكيد].
