وصف المنتج

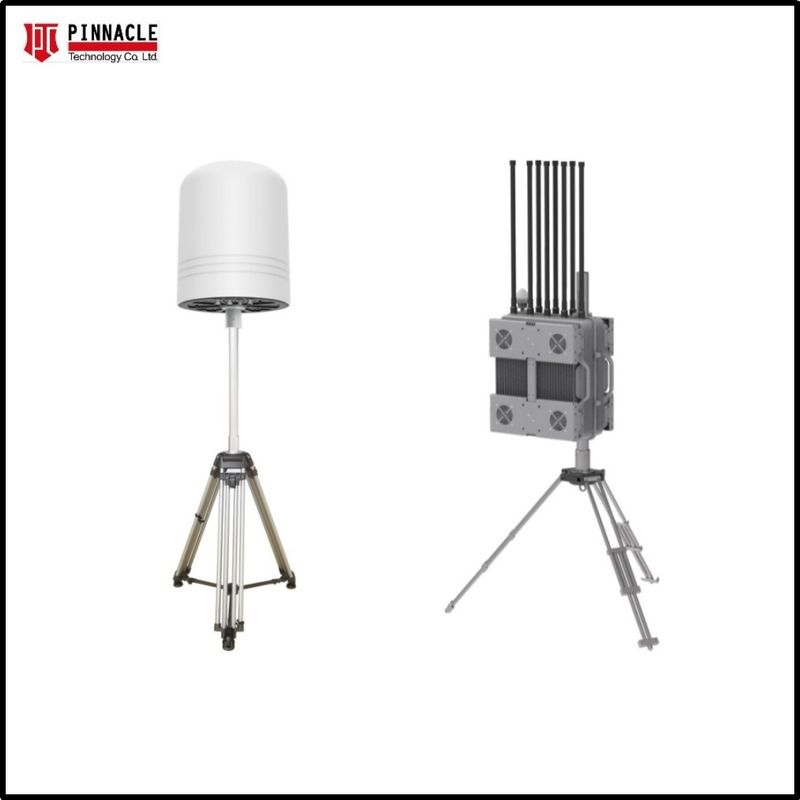

PTC-XD-PROالنظاممصممة خصيصا لتركيب الثابتة في الهواء الطلق،يدمج الكشف عن الطائرات بدون طياروتحديد الاتجاهالمكتشفيمكن أن تقوم في وقت واحد بإيجاد اتجاه وتحديد المواقع لعدة أهداف ، مما يتيح تحديد موقع مسار الطائرات بدون طيار المستهدفة وتتبعها بدقة ،الطيارينباستخدام تداخلات الراديوحالة الفنتحديد التكنولوجيا، انها فعالةمقطوعالطائرة بدون طيار'إرسال الفيديو، التحكم عن بعد، و وصلات الملاحة، مما يجبر الطائرة بدون طيار على العودة أو الهبوط على الفور.هذا النظام يمكن أن تدعم للعملمعجهاز تشويش الطائرات بدون طيار,إذاًهويمكن أن تحجب كل الطائرات بدون طيارفي المجال الجوي المنخفض، وتعزيز قدرات المراقبة الدقيقة للمناطق الخاضعة للرقابة.
هذا الجهاز مناسب للأمن على ارتفاع منخفض في سيناريوهات مثل دعم الأحداث على نطاق واسع، دوريات الأمن العام، الدفاع عن الحدود، ومرافقة حماية الشخصيات السياسية،مناطق الإدارة العسكريةويمكن أن تعمل خارج الاتصال على آلة واحدة ، ويمكن أن تنشر بمرونة وسرعة ، وتستجيب بمرونة ، وتلبية احتياجات سيناريوهات مختلفة.
أجهزة الكشف عن درجات الحرارة
|
الرقم
|
مؤشر
|
المعلم
|
الملاحظات
|
|
1
|
الكشف عن أنواع الطائرات بدون طيار وتحديدها
|
طائرات بدون طيار من سلسلة دي جي آيالمركبات الفردية,(أوتيل)شياومييونيك,(هوبسان)(بوايرفيسيون) ، طائرات بدون طيار (تيلو) ، إلخ.
|
|
|
2
|
نطاق تردد الكشف
|
100MHz~ 6GHz
|
|
|
3
|
مسافة الكشف
|
2~ 5 كيلومتر
|
اعتمادا على البيئة
|
|
4
|
ارتفاع الكشف
|
0m~1000m
|
|
|
5
|
عدد الأهداف التي يمكن اكتشافها في وقت واحد
|
≥20الطائرات
|
|
|
6
|
معدل نجاح الكشف
|
≥97%
|
|
|
7
|
تحديد وقت الاستجابة
|
≤3s
|
|
|
8
|
اتجاه العثور على الترددات
|
400-6000مهرتز
|
|
|
9
|
نطاق تحديد الاتجاه
|
1~5km ((2GHz-6GHz)
200m~1km (400MHZ~2GHz)
|
تتأثر بالترددies,النموذج والبيئة
|
|
10
|
اتجاه البحث عن رقم الهدف
|
> 3 طائرات بدون طيار
|
تتأثر بالترددies,النموذج والبيئة
|
|
11
|
العثور على الاتجاهالوقود
|
3°10°
|
تتأثر بالترددies,النموذج والبيئة
|
|
12
|
معدل تحديث DF
|
10~30 مرة/دقيقة
|
تتأثر بالترددies,النموذج والبيئة
|
|
13
|
دقة الموقع
|
≤10م
|
|
|
14
|
عدد مسارات تحديد الموقع
|
>5 رحلات
|
في هذه الأثناء
|
|
15
|
نموذج تحديد الموقع بواسطة كاشف واحد
|
(دي جي آي مافيك),الهواء,ميني,FPV,(أفاتا) الخ
|
|
|
16
|
نطاق المسح
|
100 ميغا هرتز ~ 6 جيجا هرتز
|
|
|
17
|
معدل نجاح الكشف
|
≥97%
|
|
|
18
|
تحديد وقت الاستجابة
|
≤3s
|
|
|
19
|
مستوى مقاومة للماء
|
IP65
|
|
|
20
|
البعدn
|
Φ*H(690mm*575ملم)±2 ملم
|
|
|
21
|
الوزن
|
≤20كيلوغرامs
|
|
|
22
|
إمدادات الطاقة
|
AC-110-240V، DC-12V
|
|
|
23
|
استهلاك الطاقة
|
50 واط
|
|
|
24
|
درجة حرارة العمل
|
-40 ~ 65°C
|
|
|
25
|
وضع الكشف
|
الكشف السلبي 360 درجة
|
|
|
26
|
دعم التحكم بالبرمجياتلغة البرنامج: الإنجليزية/روسيا/ الإسبانية للخيار
|
مزايا المنتج
الكشفالوظيفة
1)الكشف عن الطائرات بدون طيار:يمكن أن يكتشف ويحدد العلامة التجارية والنموذج والتردد، وغيرها من المعلومات من الغزو الطائرات بدون طيار.2)تحديد موقع الطائرات بدون طيار[1]:يمكن أن تحدد موقع معلومات من سلسلة دي جي آي من الطائرات بدون طيار، وعرض الطائرات بدون طيار في الوقت الحقيقي
الموقع (الطول والعرض) ومعلومات المحور، معلومات المسافة (المسافة من الطائرة بدون طيار إلى موقع
المعدات) ، السرعة، الارتفاع، الخ.
3)(ب)تحديد الموقع[2]:يمكنه تحديد موقع معلومات الموقعالطيارمندي جي آيمركبة جوية بدون طيار، وعرض
الموقع في الوقت الحقيقي (الخط الطويل والخط العرضي) ، ومعلومات المحور، ومعلومات المسافة من يد الطيران
(تحكم عن بعد) بالنسبة لموقف المعدات.
(تعليقات: العملبعض النماذج مثل DJI و Air و Mini و FPV و Avata)
4) تحديد اتجاه الطائرات بدون طيار:كاشف واحد دعمتحديد الاتجاه للطائرات بدون طيار المستهدفة؛ عرض الزيموث في الوقت الحقيقي على جهاز إلكتروني
خرائط؛ يدعم تحديد الاتجاه في وقت واحد لـ 3 أهداف.
5)وظيفة RID:الجهاز لديه القدرة على استقبال وفك تشفير معلومات RID، للحصول على معلومات مثل
موقع الطائرة بدون طيار، موقع الطيار، ورقم SN من الطائرة بدون طيار من خلال فك تشفير RID.
ملاحظات:صالحة فقط للطائرات بدون طيار التي لديها قدرات البث RID ومشغلة للاستخدام.
6) الطيفSالتعبئة:فحص الطيف 100MHz ~ 6GHz، دعم الرسم البياني الطيف وعرض الرسم البياني للشلال
7) التعرف على رمز التعريف الفريد[3]:يمكنه تحديد الرقم التسلسلي الفريد للدي جيأناسلسلة الطائرات بدون طيار و
تأكيد معلومات التعرف الفريدة على الطائرة بدون طيار.8)الكشف المتكامل والضرب:الجهاز يمكنه
يضرب الطائرة بدون طيار تلقائيًا بعد اكتشافها وتحديدها.
8)تتبع مسار العديد من الأهداف[4]:قادرة على تحقيق تحديد موقع طائرات بدون طيار متعددة الأهداف وتتبع، في حين
عرض مسارات طيران طائرات بدون طيار متعددة.9)واجهة API القياسية: دمج البيانات مع أنظمة إدارة محددة.10) مكتبة نموذج WIFI:بعد الإضافة، يمكن للنظام عادةً أن يكتشف الطائرة بدون طيار بإشارة الواي فاي.11) خريطة إلكترونية:التبديل الإلكتروني للخرائط، بما في ذلك A-map و Baidu و Google (خارج الإنترنت) ، إلخ.12) التصميم المتكامل:المعدات تتبنى تصميم متكامل، أكثر سهولة للتثبيت.
النظامالخصائص
- طويلهدإيقاعFإدخالدالحالة: في بيئة مفتوحة، الاتجاه العثور على المسافةقد يصل إلىأربعة كيلومترات
- واسعةدإيقاعFإدخالFالحاجةبو:يدعم الجهاز تحديد اتجاه الطائرات بدون طيار في نطاق التردد 400 ميغا هرتز ~ 6 جيجا هرتز.
- الكشف السلبي:المعدات لا تنبعث من أي إشارات كهرومغناطيسية، لا توجد تلوث كهرومغناطيسي للبيئة، وهي صديقة للبيئة.
- ثلاثة جاهزين في كل مكانتعمل المعدات بشكل مستمر ليلا ونهارا لمدة 7 * 24 ساعة ، 24/7 (مناسبة للبيئات الكهرومغناطيسية المعقدة وبيئات الطقس القاسية) ،وتوفر أمنًا شاملًا (360 درجة اكتشاف تدخل الطائرات بدون طيار) في المنطقة الأساسية;
- القائمة البيضاء والأسود[5]:يمكن أن تميز بين التعاونية وغير التعاونية-الطائرات بدون طيار التعاونية، والجهاز لن يعطي إنذار عند اكتشاف الطائرات بدون طيار التعاونية.. ملاحظات:يعملون معظمهم لنماذج "دي جي آي" العادية
- إنذار الغزو:عندما يتم الكشف عن غزو الطائرات بدون طيار، سيتم تشغيل إنذار صوتي أو مرئي.
- إعادة تشغيل المساردعم تشغيل مسار طيران الطائرات بدون طيار، مساعدة أفراد الأمن في تحليل بيانات طيران الطائرات بدون طيار التاريخية.
- سجل الكشف:قائمة سجلات الكشف يمكن أن تحتفظ بسجلات الكشف التاريخية، بما في ذلك المعلومات متعددة الأبعاد مثل رقم طائرة بدون طيار تسلسلي، نموذج، وتردد، الخ.
- تحليل بيانات ومعلومات:دعم الكشف عن الطائرات بدون طيار والتحليل الإحصائي لبيانات الرحلة، والتي يمكن تقديمها عن طريق أساليب التصور مثل الرسم البياني الحراري ورسم الخط.
- خريطة إلكترونية:يدعم التبديل الإلكتروني للخرائط، بما في ذلك غاو دي، بينغ، بايدو،جوجل) غير متصل)
نظام التشويش على الطائرات بدون طيار
| قناة الخروج |
العملالتكرار |
أوهأوتضع (ب)أوفير |
في-النطاقمسطحة |
| CH1 |
900-930 ميغاهرتز |
100 واط |
± 0.5 ديسيبل |
| CH2 |
1160-1300 ميغاهرتز |
100 واط |
± 0.5 ديسيبل |
| CH3 |
1550-1610MHz |
100 واط |
± 0.5 ديسيبل |
| CH4 |
2400-2480 ميغاهرتز |
100 واط |
± 0.5 ديسيبل |
| CH5 |
5150-5250 ميغاهرتز |
100 واط |
± 0.5 ديسيبل |
| CH6 |
5725-5850 ميغاهرتز |
100 واط |
± 0.5 ديسيبل |
| cH7 |
400-450 ميغاهرتز |
100 واط |
± 0.5 ديسيبل |
| CH8 |
1400-1440 ميغاهرتز |
100 واط |
± 0.5 ديسيبل |
| الـالعملالترددسيسو أن تكون مخصصة حسب -أجل طلب. |
| قنوات العمل |
8CH |
| الطاقة الخارجة |
800 واط |
| التيار العامل |
AC220V أو AC110V أو DC48V أو DC24V |
| درجة مقاومة للماء |
IP65 |
| درجة حرارة العملية |
-30 إلى +55 oC |
| المُحَطّمالبعد |
500*450*235ملم |
| صافيالوزن |
حول35كيلوغرام |
| التثبيت |
الحائط التثبيت كمعيار، pأولي صعودالخيار |
| الحماية |
VSWR الحماية سيغلق المسؤول عن الخدمة عندماVSWR يتجاوز 5:1 |
| TEMP الحماية، الإيقاف التلقائي عند 75 oC، سوف استئناف العمل عندما درجة الحرارة انخفاض إلى 55 oC. |
| العملالساعات |
24/7/365أيام |
| Fرامي |
السكن المعدن والفندالدليل |
| إمدادات الطاقة |
AC-110V/220V |

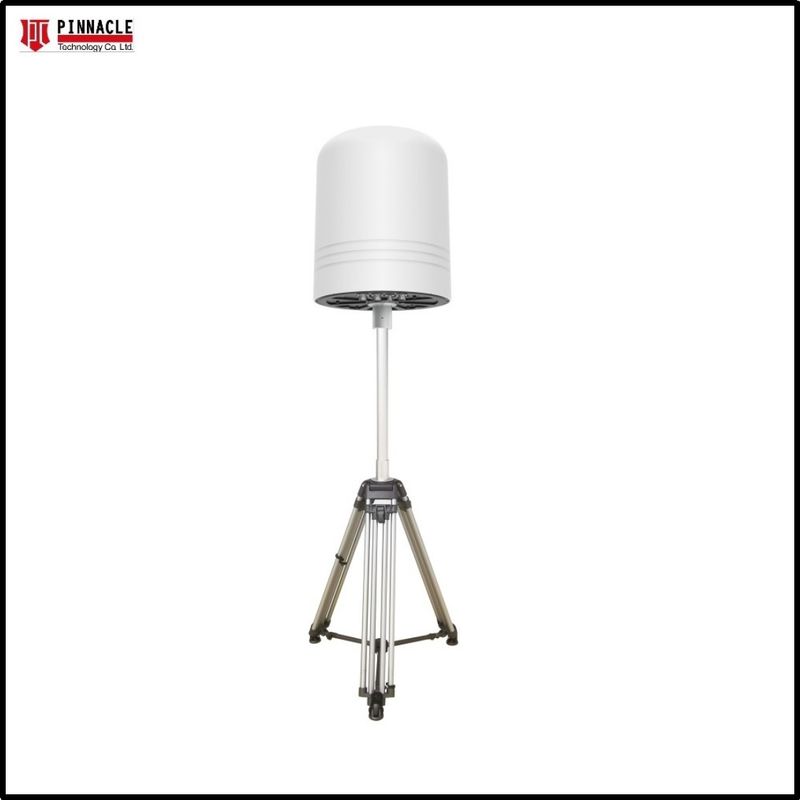

صور مفصلة
تعليمات التثبيت

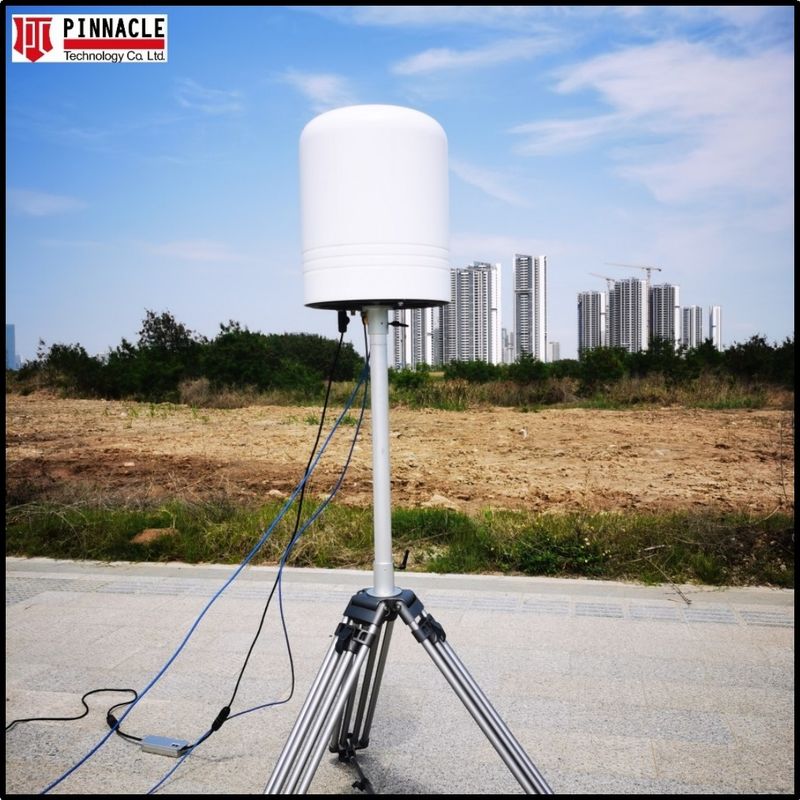

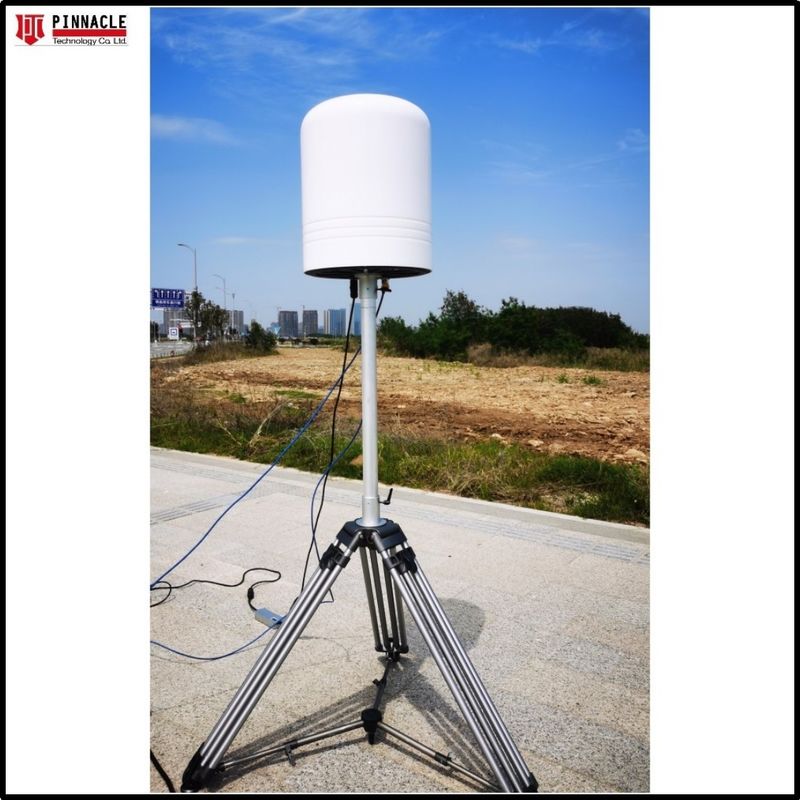

يمكن تثبيتها في ثلاثية متحركة أو مركبة
تطبيق المنتج
أي أماكن حساسة حيث لا يسمح للطائرات بدون طيار / UAVs لاستخدام، مثل الحكومة، حقل النفط، الأمن الداخلي، مكان التجمع الكبير، مكافحة الإرهاب، أمن الجيش، أمن المطار،صناعة البتروكيماوياتأماكن الرياضة، حماية قوافل VIP، المدارس والجامعات
إلخ
