مكان المنشأ:
شينزين الصين
اسم العلامة التجارية:
PTC
إصدار الشهادات:
ISO 9000
رقم الموديل:
DRV3KM
تفاصيل المنتج: |
|
تم تصميم نظام الكشف عن الطائرات بدون طيار / الطائرات بدون طيار على ارتفاع منخفض لمراقبة الأنشطة الخبيثة المحتملة للطائرات بدون طيار / الطائرات بدون طيار.

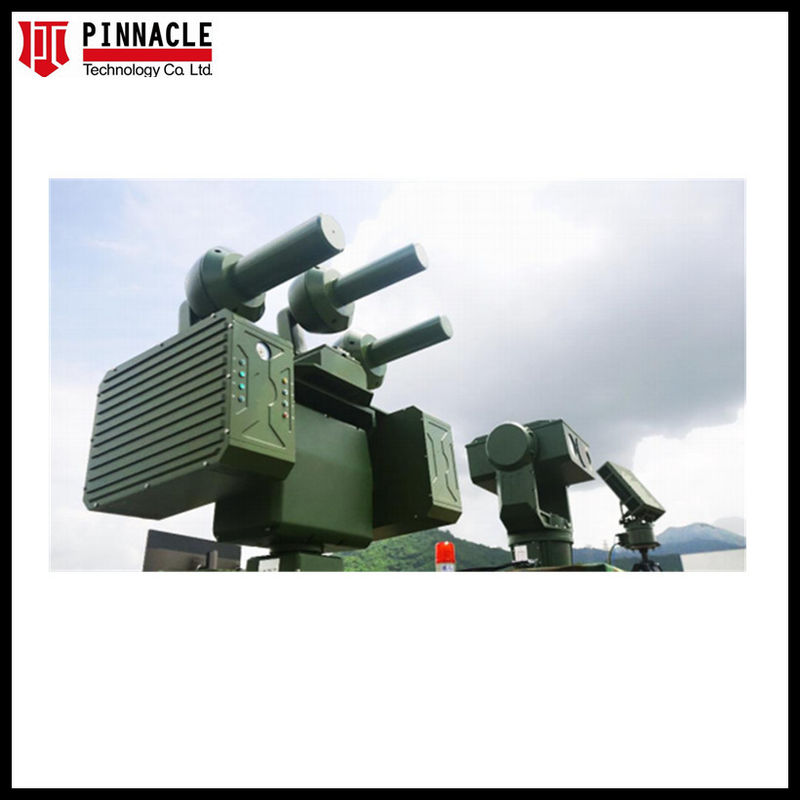

النظم هي نظام متطور من تصميم وحداتي يتكون من رادار الأمن وكاميرا الكشف عن الفيديو وكاميرا الكشف عن الراديو ووحدة تعطل الراديو.يمكن ربط أجهزة متعددة معًا لشبكة لتغطية أمنية أكثر تشدداً وأكبر.
يراقب النظام الطائرة بدون طيار / الطائرات بدون طيار من خلال دمج المعلومات متعددة المستشعرات والعمل التعاوني،ويقوم بعمليات التشويش والهبوط القسري على الطائرات بدون طيار / الطائرات بدون طيار التي تدخل منطقة الدفاع لضمان السلامة.
|

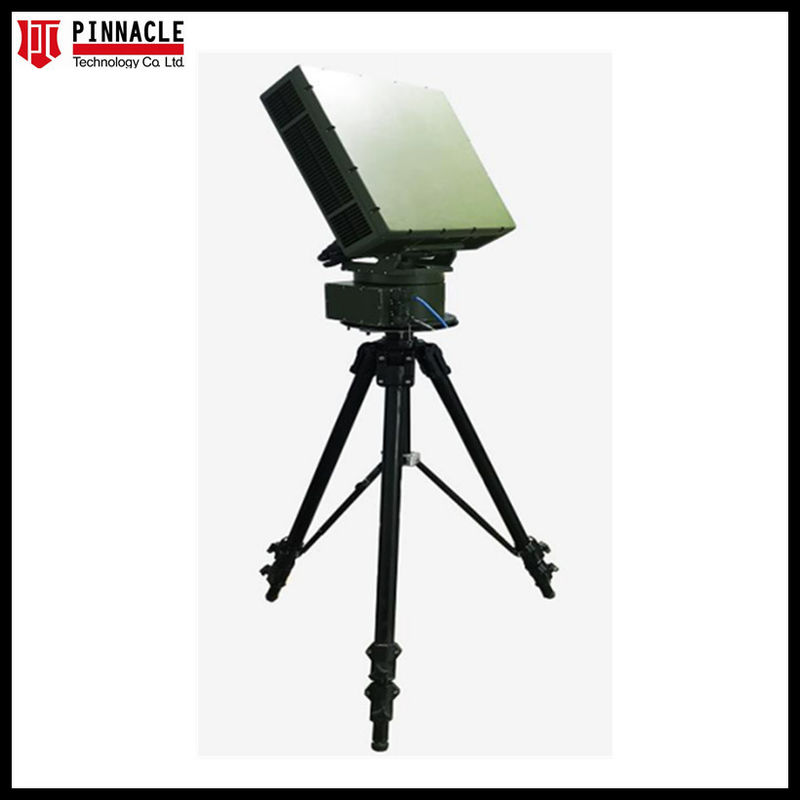

المعلمات التقنية للرادار:
| البند | مؤشر |
| النظام | مجموعة المراحل النشطة ثلاثية الأبعاد |
| الفرقة | الفرقة كيو |
| القوة | ≤ 120 واط |
| نطاق الكشف | أقصى مدى: 3km (RCS = 0.01m2) |
| الحد الأدنى للمدى: 200 متر | |
| دقة النطاق | ≤10m |
| دقة الأزيموث | 3.6 درجة |
| دقة الأزيموث | 0.5 درجة |
| دقة الارتفاع | 3° |
| دقة الارتفاع | 1° |
| تغطية اتجاهية | الأفقي: 360 درجة، (≤7s) |
| الرأسي: 42 درجة | |
| نطاق المسح | مسح ميكانيكي 360 درجة |
| الوزن | ≤35 كجم |
| البعد | 600mm (H) × 420mm (W) × 330mm (L) |
| إمدادات الطاقة | DC 24V، 10A |
| استهلاك الطاقة | ≤ 120 واط |
| الملكية الفكرية | 65 |

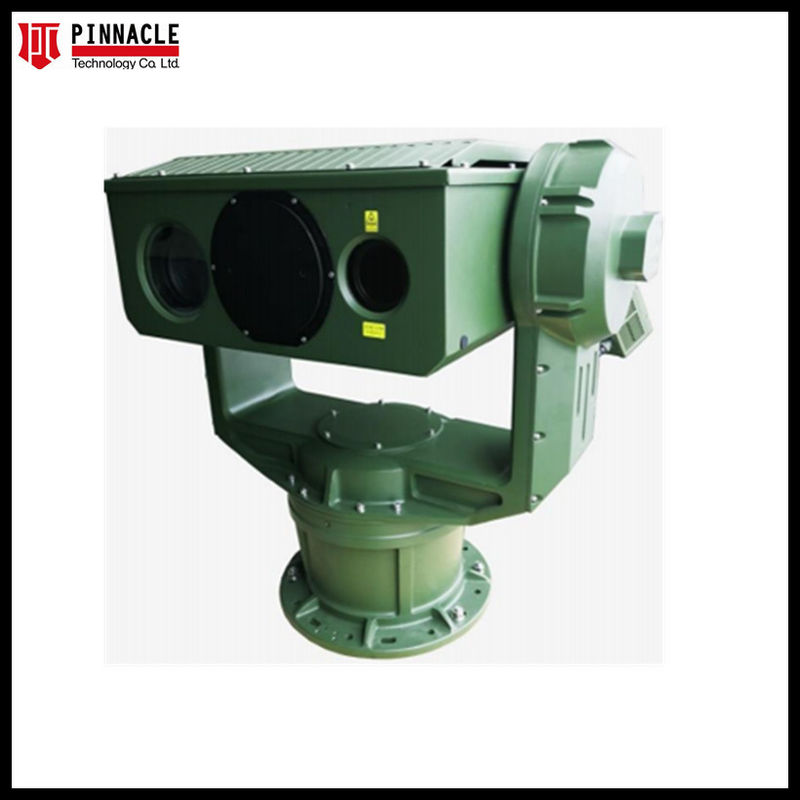

| الجهاز | البند | مؤشر |
| كاميرا EO | القرار | 1080p |
| بيكسل | 2 مليون | |
| الإضاءة | ≥ 0.0021ux | |
| الطول المحرك | 22.5~755ملم,34x بصرية | |
| زاوية النظر | مجال الرؤية الأفقي: 0.54 درجة إلى 18.12 درجة (بالتلفزيون الواسع) | |
| مجال الرؤية الرأسي: 0.41 درجة ~ 13.48 درجة (تلفاز واسع) | ||
| عرض النطاق | نطاق الشاشة: 360 درجة إلى اللانهاية | |
| نطاق الانحناء: -45°~+90° | ||
| سرعة الدوران | السرعة ≤ 80°/s,سرعة الانحناء ≤ 60 درجة في الثانية | |
| الحرارية | جهاز استشعار | جهاز استشعار الطائرة التركيزية غير المبرد |
| بيكسل | 384*288 | |
| نطاق الموجات تحت الحمراء | 8~14um | |
| الطول المحرك | 31 ~ 155mm | |
| زاوية النظر | مجال الرؤية الأفقي: 4.02 درجة إلى 19.9 درجة (بالتلفزيون الواسع) | |
| مجال الرؤية الرأسي: 3.21 ° ~ 15.9 ° (البرامج العريضة) | ||
| رؤية الليلي بالليزر | مصدر ضوء الليزر | ليزر الأشعة تحت الحمراء |
| طول الموجة | 810nm | |
| القوة | 15واط | |
| النظام | مدى تحديد الطائرات بدون طيار وتتبعها | السماء صافية:≤2.4km |
| الرؤية الليلية:≤1.2km,الحرارية: ≤700m | ||
| وقت التعرف | <3S | |
| الملكية الفكرية | 66 |

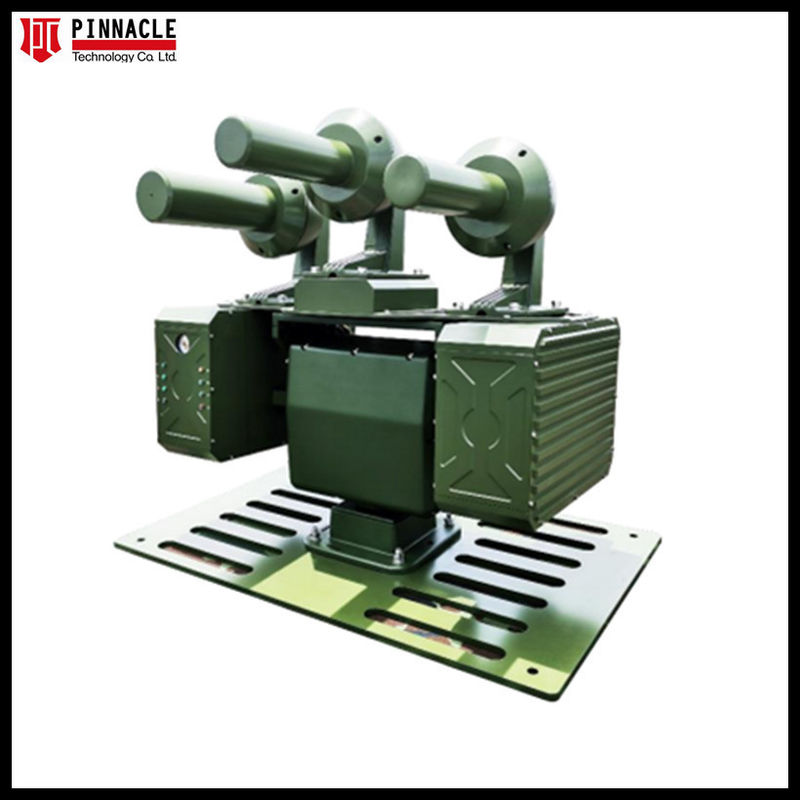

وحدة التشويش الراديويةsالمعلمات:
| القنوات لا | الترددات | RFالطاقة الخارجة+/-3dBm |
| 1 | 20-600 ميغاهرتز | 50 واط |
| 2 | 600-1400 ميغاهرتز | 50 واط |
| 3 | 1400-2200 ميغاهرتز | 50 واط |
| 4 | 2200-3000 ميغاهرتز | 50 واط |
| 5 | 3000-3800 ميغاهرتز | 50 واط |
| 6 | 3800-4600 ميغاهرتز | 50 واط |
| 7 | 4600-5400 ميغاهرتز | 50 واط |
| 8 | 5400-6200MHZ | 50 واط |
| مجموع قنوات العمل | 8 قنوات | |
| كل طاقة نطاق | 50 واط | |
| الطاقة الإجمالية | 400 واط | |
| طاقة قابلة للتعديل | كل طاقة النطاق يمكن ضبطها بواسطة البرنامج | |
| نطاق التشويش |
500-2000m، نطاق التشويش يعتمد على البيئة المحلية العوامل والمسافة بين طائرة بدون طيار، التحكم عن بعد وجامر |
|
| الهوائي | الهوائيات المدمجة ذات الفائدة العالية | |
| الهدف المتداخل | ترددات الطائرات بدون طيار و ترددات التحكم عن بعد من 20-6000 | |
